UQZ-1、-2、-3系列浮球液位計系列浮球液位計是用于直指示各種敞開或承壓容器內液位高度的指針式儀表。該儀表與工業設備上常用的玻璃板液位計相比較，它不怕破裂，示值更為清晰，尤其適用于對玻璃管壁有粘滯作用的油污類液體介質或者有毒有害的介質的直接指示。儀表屬純機械結構，故在易燃易爆場所工作時，具有本質安全性。
UQZ-1和UQZ-3系列浮球液位計為頂裝式儀表，可以用于地下水池或油庫等容器的液位指示。
UQZ-2系列浮球液位計具有較強抗振能力，可以用于移動的裝置，如槽車等安裝使用。該儀表的各項指標均符合一九八一年二月原國家勞動總局頒發的≤液化石油氣槽車安全管歸定≥中有關液位計的要求。
UQZ-1、-2、-3系列型儀表不適應于對黃銅、鋁、不銹鋼等材質有較強腐蝕作用的介質。
主要技術指標
●精 確 度：UQZ-1型：2%
                   UQZ-2型：2.5%
                   UQZ-3型：2%




●環境溫度：-25~+55℃
●介質溫度：≤120℃
●安裝形式：UQZ-1型：頂裝式（法蘭用戶自制，本廠提供法蘭密封圈、安裝接頭、接頭密封圈）
                    UQZ-2型：側裝式，法蘭連接
                    UQZ-2型：頂裝式，ZG3/4″螺紋
產品穩定性： UQZ-2系列浮球液位計儀表屬純機械結構，故在易燃易爆場所工作時，具有本質安全性。磁耦合指針，密封良好，可靠。圓錐齒輪傳動，工作可靠，使用壽命長。


 型號表示

型  號	介質密度 （g/cm3）	量程	測量 方式	介質壓力 （MPa）	浮球直徑 （mm）	安裝法蘭	適用范圍
UQZ-1-000	≥0.45	1、1.5、2、2.5	滿度	≤1.6	Ф200	1、當儀表用于非承壓容器時，用戶利用制造廠提供的安裝接頭自制非標準法蘭。 2、儀表用于承壓容器時，用戶按圖紙自制法蘭。
UQZ-1-001	≥0.7	1、1.5、2、2.5			Ф126
UQZ-2-000	≥0.45	1、1.5、2		≤1.8	Ф90	DN100 PN2.5光滑面平焊松套法蘭HG20592-97	液化石油氣 等輕介質
UQZ-2-001	≥0.56	1、1.5、2		≤2.5	Ф90		一般液體介質
UQZ-2-002		1、1.5、2				凸面平焊松套法蘭DN100 PN2.5	液氨等腐蝕性介質
UQZ-3	≥0.45	1、1.5、2、2.5		≤1.8	Ф200	ZG3/4″錐管陽螺紋	液化石油氣專用

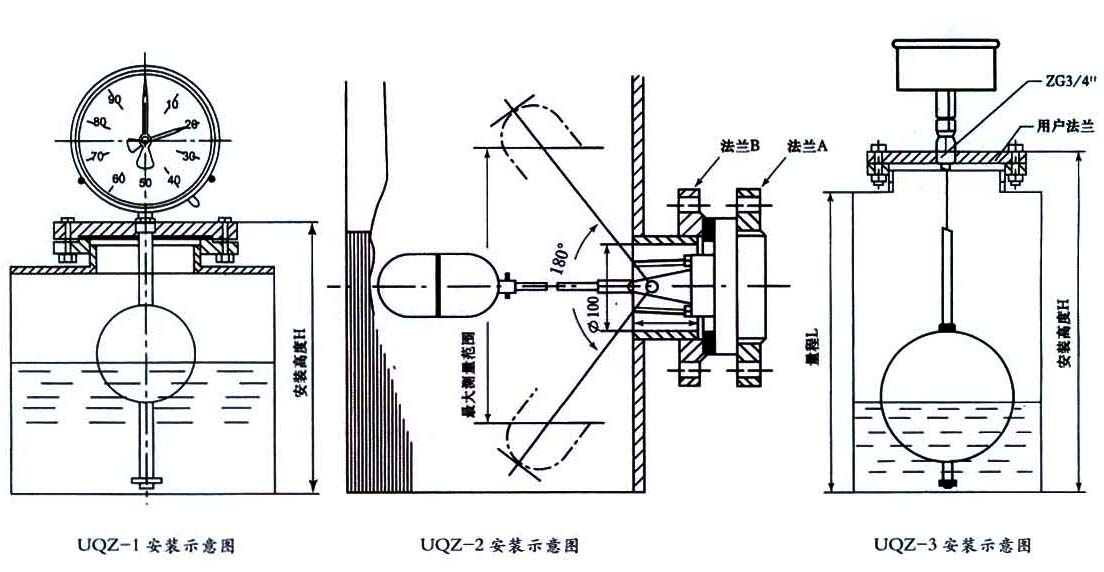

• 安裝示意圖

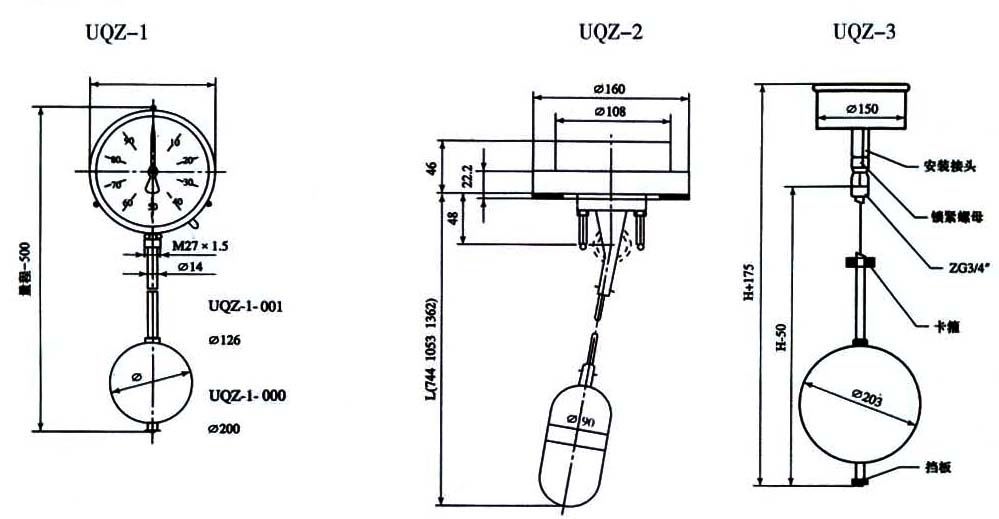

• 外形尺寸

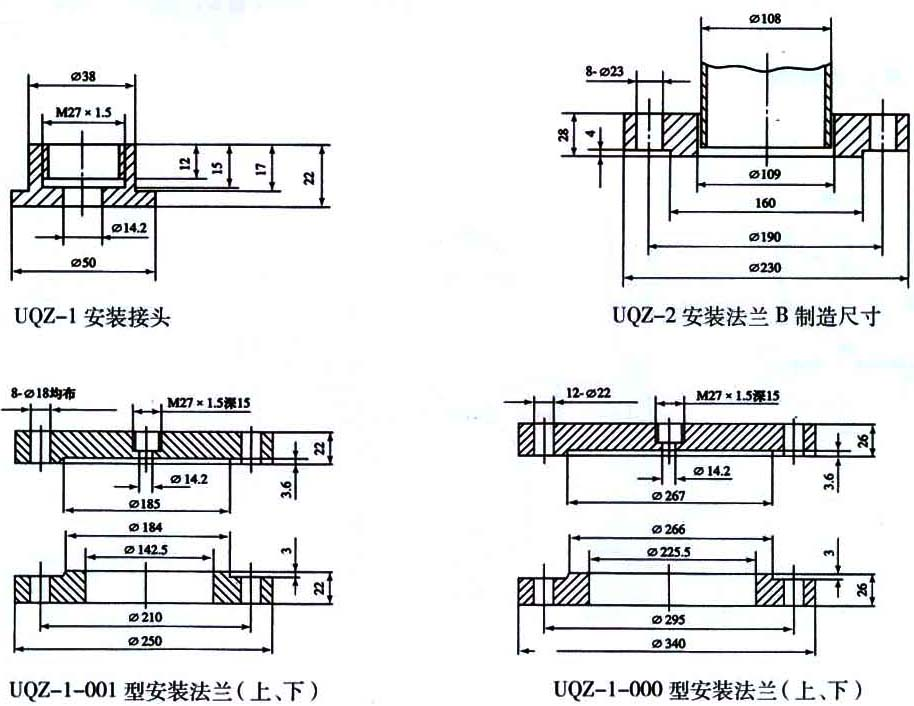

• 安裝尺寸

• 安裝使用注意事項

UQZ-1、UQZ-2、UQZ-3系列浮球液位計應安裝在其浮球上下運支時不受妨礙的位置上。
    被測介質不應含有鐵磁性雜質。
    為了防止運輸時UQZ-1、UQZ-3型儀表的浮球的密封管上高速滑落或撞擊，引起測量帶脫出，故儀表在出廠前，用卡箍將浮球固定在密封管底部，磁鋼在密封管頂部。用戶在安裝使用前應先拆去卡箍，將浮球上升至密封管頂部。然后輕緩地將浮球下移，指針作相應的轉動。

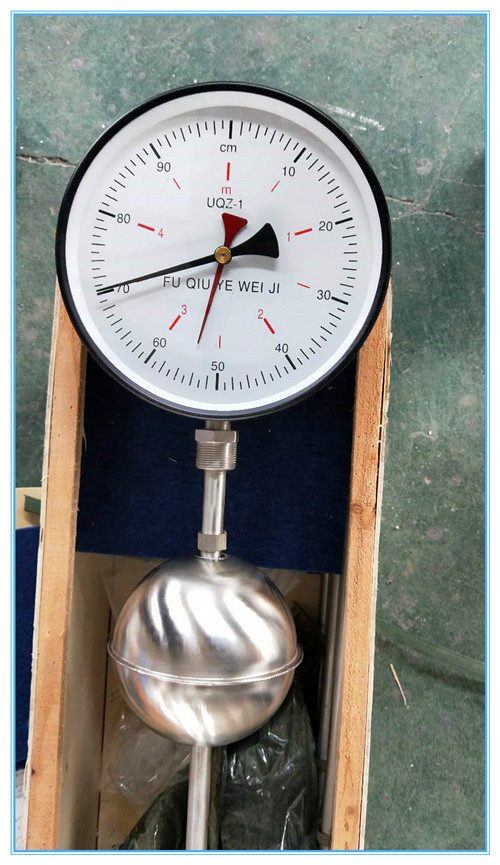

    UQZ-1型儀表的面板指示形式類似手表指示形式。長指針刻度為厘米，指針與刻度均為黑色，短指針刻度為米，指針與刻度均為紅色。滿度測量時指示數字為順時針方向排列。
    UQZ-2型儀表出廠時附有安裝法蘭A，用戶應配管道法蘭B，用戶亦可直接用具有相應密封面的凸緣代替圖面中接管式連接。
    UQZ-2型儀表的安裝僧一般選擇在量程之半。若安裝在槽車上，則須在浮球上下移動面上，加裝導向桿和浮球避振裝置。
    UQZ-3型儀表的面板指示形式為百分數。
儀表成套性：
UQZ-1浮球液位計：UQZ-1儀表1只   法蘭密封圈1只  安裝接頭1只  接頭密封圈1只
UQZ-2浮球液位計：UQZ-2儀表1只   法蘭密封圈1只  安裝法蘭1只
UQZ-3浮球液位計：UQZ-3儀表1只

• 訂貨須知

●型號規格       ●介質密度
●測量范圍       ●工作壓力
●安裝形式
