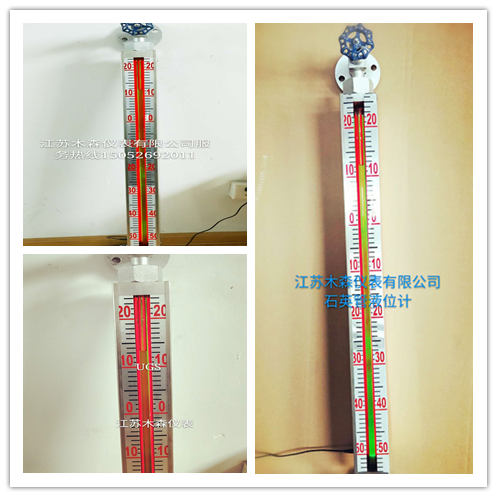

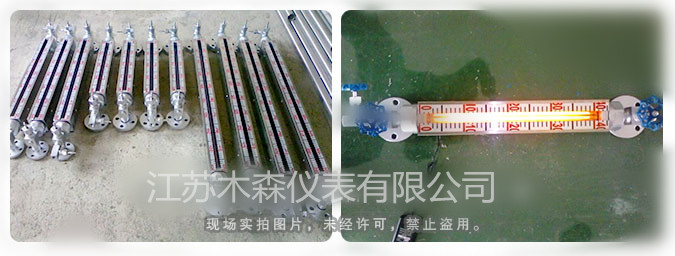

彩色石英管液位計

彩色石英管液位計
產品概述
UGS彩色石英管液位計(以下簡稱彩色液位計)是彩用國內外zui新技術而成。它是利用自然光在液體中折、反射原理,借助于紅、綠片,在測量時,使液相顯示綠色,氣相顯示為紅色。由于液氣相顯示反差大,指示鮮明清晰,所以對遠距離操作和夜巡視更為有利。如果帶LED光源則顯示會更清晰。因此被廣泛用于石油、化工、電力、冶金等行業的各種透明液體容器和鍋爐上,如水、汽油、液化氣、液氨、丙烷、丙烯、芳烴、酸等油品和化工原料的液位測量。同時對于兩種不同介質密度的界面測量,可選用三色界面石英管液位計。三色界面石英管液位計是利用浮力與比重差的原理而設計的,石英管中的小浮子懸浮于兩種介質的分界部分,由于浮子呈黑色,上下部分液體顏色有異,所以顯示醒目。從而解決了一直困擾在石油化工過程中兩種混合介質
http://www.keyinmall.com
工作原理
UGS彩色石英管液位計它是利用自然光在液體中折、反射原理。

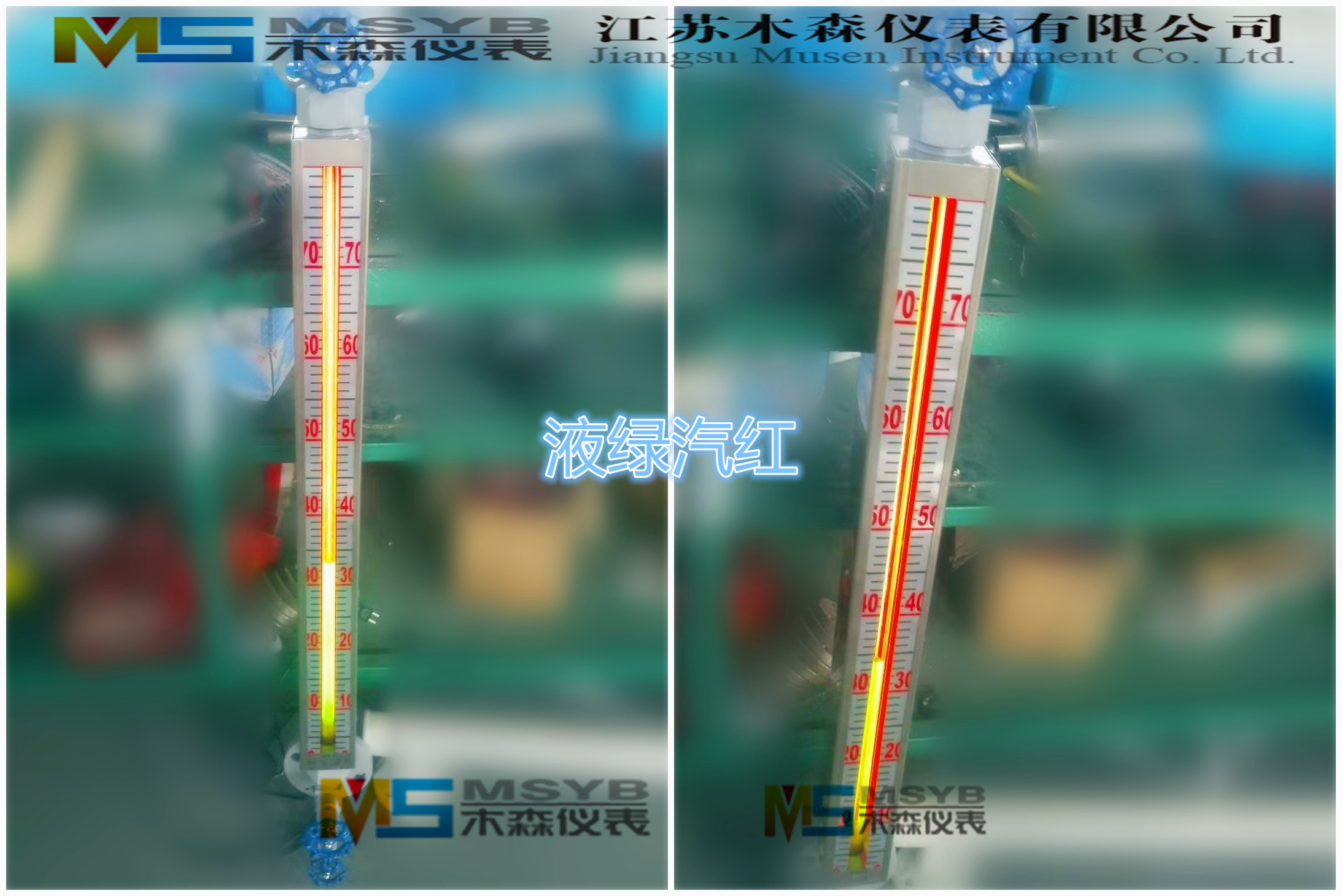

借助于紅、綠色片,在測量時,使液相顯示綠色,氣相顯示為紅色。由于液氣相顯示反差大,指示鮮明清晰,所以對遠距離操作和夜巡視更為有利。
產品特點及技術參數
●液、氣相顯示清晰、密封性能好、耐高溫耐高壓、防粘稠、重量輕、奉命長、無泄漏。特制的99.99%SiO2透明石英管,其變形點1077℃,軟化點1730℃,抗壓強度1170Kgt/cm2,膨脹系數5.5×10-7,經特殊工藝處理后具有耐高溫,高壓和優良的機械特性。
●結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。
UGS系列彩色石英管液位計主要技術指標
●特制的99.99%SiO2透明石英管,其變形點1077℃,軟化點1730℃。
●搞壓強度1170Kg/cm3 ,膨脹系統數5.5×10-7。經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
●工作壓力:1.6、2.5、4.0、6.4、10.0MPa
●工作溫度:<520℃
●測量范圍L:測量范圍由中心距而制定:300、500、800、1100、1400、1700、2000mm,特殊規格請注明尺寸。
●伴熱蒸汽夾套:工作壓力0.6MPa,接管尺寸G1/2″外螺紋。
●接口法蘭:采用化工部1997年zui新頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20、DN25,如用戶需采用其他標準(如GB、ANSI等標準)可根據用戶需要設計。
鋼球自動封閉壓力:大于0.2MPa
重量;15~30kg。


產品選型表

序號
型號、品種、規格編號

1

UFS
-   管式雙色液位計
2
分類
  A               側裝雙色
B               三色界面計
C               無盲區側裝雙色
D               大口徑
3




    3             300mm
5             500mm
8             800mm
11             1100mm
14             1400mm
17             1700mm
20             2000mm




      -
4
壓力 等級
        16         1.6M..Pa
25         2.5MPa
40         4.0MPa
63         6.3MPa
X         10.0MPa
5
材質
                碳鋼
                ICr18Ni9Ti
6
法蘭 通經
            15     DN15
20     DN20
25     DN25
  P   平面法蘭
T   凸面法蘭





                R 伴熱夾套

UGS
- 8 - 16 1 20 P R 型號:UDF 側裝雙色,中心距800mm壓力:1.6MPa  材質:碳鋼法蘭通經DN20 平面 帶蒸汽夾套的彩色液位計


 顯示高度與測量范圍關系見下表(顯示高度即標尺高度)單位:mm

顯示高度 150 350 650 950 1250 1550 1850
測量范圍 300 500 800 1100 1400 1700 2000


彩色石英管液位計安裝與調試
1、本產品須垂直安裝,zui大偏差為≤3o,通過法蘭與容器連接
2、液位計周圍20cm距離內不得有鐵、磁性物質
3、將傳感器與所測容器連接,在傳感器排污法蘭下端安裝一個DN15的閥門并與原液位計排污管路連通
4、接通電源AC220V(或AC36V),此時液位計顯示應為全紅
5、先打開上閥,然后緩慢打開下閥,尤其是該液位計用在壓力較高的壓力容器上時(如電站鍋爐),須緩慢地注入壓力,以防浮子突然受壓損壞,使介質慢慢流入傳感器,觀察液位顯示,由紅變綠逐個轉換。
6、液位顯示調整:把容器液位上升至正中,上下移動本液位計顯示盒與之相符,左右移動調至便于觀察的方位,然后將上下固定環擰緊,即可投入使用。
7.訂貨須知 ●型號規格; ●公稱壓力、溫度; ●特殊要求

運輸貯存
在運輸過程中應保持原包裝的完好,在裝卸時應輕拿輕放,以防零件的破損。 液位計應防止雨淋曝曬及強烈的沖擊振動,當產品長期不使用時應原包裝貯存 在溫度為;、25℃~55℃,濕度不大于90%且無腐蝕性及有害氣體的環境中。
