雙法蘭液位變送器

雙法蘭液位變送器
 產品概述
       MS3351智能法蘭安裝液位變送器用于測量含有固體和沉淀性液體的液位和密度,然后轉換為4~20mA DC信號輸出。MS3351智能法蘭安裝液位變送器也可與HART手操器相互通訊,通過它進行設定、監控。

性能規格
(零基準校驗范圍,參考條件下,硅油充液,316L不銹鋼隔離膜片)
參考精度 ±0.075%校驗量程
穩定性 ±0.1%URL(6個月)
環境溫度影響 零點誤差 ±0.2%URL/56℃
總體誤差 ±(0.2%URL+0.18%校驗量程)/56℃
振動影響 在任意軸向上,200Hz下震動影響為±0.5%URL/g
電源影響 <±0.5%輸出量程/伏特
負載影響 沒有負載影響,除非電源電壓有變化
電磁干擾/射頻干擾(EMI/RFI影響) 由20至1000MHz,場強達至30V/M時,輸出漂移小于±0.1%量程
安裝位置影響 液位膜片垂直安裝時,零點漂移至多為±0.25kPa;液位膜片水平安裝時,零點漂移至多為1.25 kPa加上伸出部分的身處長度。所有的零點漂移都可修正掉,量程無影響

功能規格
測量范圍 見訂購指南
零點與量程 可用本機量程和零點按鈕調整或用HART手操器遠程調整
零點正、負遷移 零點正遷移時,量程上限須 ≤+URL;零點負遷移時,量程下限須≥-URL。(校驗量程須大于或等于zui小量程)
輸出信號 4~20mA DC,用戶可選擇線性或平方根輸出,數字過程變量疊加在4~20mA DC信號上,可共采用HART協議的上位機使用
阻尼時間常數 阻尼時間常數可調,以0.1秒遞增,由zui小至16.0秒
環境溫度上限 不帶液晶表頭 -40~85℃
帶液晶表頭 -30~60℃
過程溫度上限 低壓側 充硅油 -40~104℃
充惰性液 -18~85℃
高壓側 普通硅油 -40~104℃
高溫硅油 15~315℃
氟油 -45~205℃
惰性液 -18~177℃
貯存溫度上限 不帶液晶表頭 -46~110℃
帶液晶表頭 -40~70℃
環境濕度 0-100%相對濕度
液位法蘭額定壓力上限
標準 等級(Ib) 碳鋼 不銹鋼
ANSI 150 196 MPa 190 MPa
ANSI 300 510 MPa 496 MPa

安裝
電源及負載條件
HART通訊 通訊要求 要求有一個zui小250Ω電阻
通訊距離

物理規格
接液部分材質 接液膜片 316L不銹鋼、哈氏合金C-276、蒙乃爾或鉭
(每種型號可選材料參見訂購指南)
膜盒墊圈和過程接頭墊圈 氟橡膠等其他材料
非接液部分材質 螺栓 不銹鋼
電子外殼 低銅合金鋁,符合NEMA 4X
表蓋O型圈 丁腈橡膠
銘牌和位號牌 不銹鋼
填充液 硅油或惰性液
連接 參見訂購指南確定過程接口

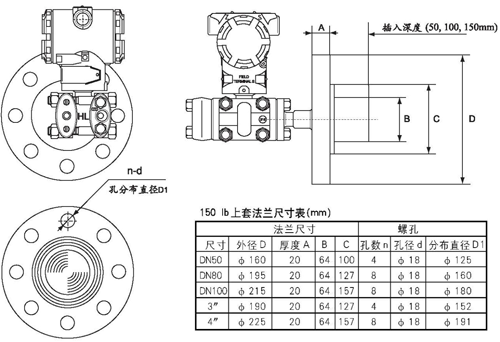

外形結構
外形圖
單位:mm

訂購指南

MS3351 智能單法蘭液位變送器
  代號 測量范圍
  4
5
6
0-6.2~37.4kPa
0-31~186.8kPa
0-117~690kPa
  代號 輸出信號
  E
S
L
4~20mA
4~20mA,HART協議數字通訊
4~20mA,智能現場可調

代號
安裝法蘭
  法蘭尺寸 插入長度 高壓側膜片材料
  H0
H2
H4
H6
A0
A2
A4
A6
B0
B2
B4
B6
C0
C2
C4
C6
DN50
DN50
DN50
DN50
3”/ DN80
3”/ DN80
3”/ DN80
3”/ DN80
4”/ DN100
4”/ DN100
4”/ DN100
4”/ DN100
3”/ DN80
3”/ DN80
3”/ DN80
3”/ DN80
0mm
50.8mm
101.6mm
152.4mm
0mm
50.8mm
101.6mm
152.4mm
0mm
50.8mm
101.6mm
152.4mm
0mm
50.8mm
101.6mm
152.4mm
316不銹鋼或哈氏合金C
316不銹鋼或哈氏合金C
316不銹鋼或哈氏合金C
316不銹鋼或哈氏合金C
316不銹鋼
316不銹鋼
316不銹鋼
316不銹鋼
316不銹鋼
316不銹鋼
316不銹鋼
316不銹鋼
哈氏合金C
哈氏合金C
哈氏合金C
哈氏合金C
  代號 安裝法蘭規格
  A
B
C
DN50 150Ib
3”/ DN80 150Ib
4”/ DN100 150Ib
  代號 結構材料
  低壓側法蘭接頭 排氣/排液閥 隔離膜片
  22
23
24
25
316不銹鋼
316不銹鋼
316不銹鋼
316不銹鋼
316不銹鋼
316不銹鋼
316不銹鋼
316不銹鋼
316不銹鋼
哈氏合金C-276
蒙乃爾
  代號 顯示表頭
  M1
M2
M3
M4
線性指示表(0-100%刻度)
平方根指示表(0-100%刻度)
31/2位LCD液晶顯示表(0-100%線性)
31/2位LCD液晶顯示表(可特殊設定)
  代號 過程法蘭
  D1
D2
側面排液/排氣,頂部
側面排液/排氣,底部
  代號 特殊規格
  s
d
i
標準型(無防爆)
隔爆型:Exd Ⅱ CT6
本安型:ExiaⅡ CT6

MS3351-   6   S     A0   A    22    M1   D1   s    典型型號
