孔板流量計
| MS-LG孔板流量計的詳細資料： |

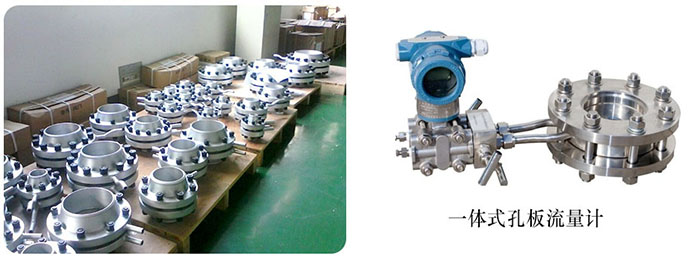

孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。 孔板流量計又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀組成，廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定，使用可靠等特點。
孔板節流裝置是標準節流件可不需標定直接依照國家標準，
1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>；
2.國際標準ISO5167<國際標準組織規定的各種節流裝置>；
3.化工部標準GJ516-87-HK06。
孔板流量計產品特點：
▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板流量計計算采用國際標準與加工
▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。
▲一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
智能型特點
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲智能孔板流量計其量程可自編程調整。
▲可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
智能型技術指標
▲高精度：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓
| 節流裝置適用范圍及有關技術指標：孔板流量計 |
|
節流件名稱
|
適用管道
（DN mm）
|
適用直徑比B（d/D）
|
應用特點
|
流出系數不確定度Ec% | 設計標準 | ||
|
角接取壓標準孔板
|
環室式
|
50－500
50－500
|
0.2－0.75
0.2－0.75
|
適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量
|
0.6－0.75% |
ISO5167
GB/T2624－93
|
|
|
夾緊環式
|
50－500
|
0.2－0.75
|
易于清除污物，可用于不太清潔流體流量的測量
|
||||
|
斜鉆孔式
|
450－1000（3000）
|
0.2－0.75
|
|||||
|
法蘭取壓標準孔板
|
50－1000
|
0.2－0.75
|
易于清除污物，適用于各種介質
|
0.6－0.75% |
ISO5167
GB/T2624－93
|
||
|
徑距取壓標準孔板
|
50－1000
|
0.2－0.75
|
|||||
|
角接取壓標準噴嘴
（ISA1932噴嘴）
|
50－500
|
0.3－0.8
|
壓損小，壽命長，尤其適用于蒸汽流量測量
|
0.8－1.2% |
ISO5167
GB/T2624－93
|
||
|
長徑噴嘴
|
50－630
|
0.2－0.8
|
壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量
|
2.0% |
ISO5167
GB/T2624－93
|
||
|
經典文丘利管
|
機械加工式
|
100－800
|
0.2－0.8
|
壓力損失小，所需直管段小于孔板、噴嘴
|
1.0% |
ISO5167
GB/T2624－93
|
|
|
粗焊鐵板式
|
200－1200（2000）
|
0.4－0.7
|
1.5% | ||||
|
文丘利噴嘴
|
65－500
|
0.316－0.77
|
同上
|
1.2－1.75% |
ISO5167
GB/T2624－93
|
||
|
1/4圓孔板
|
25－150
|
0.245－0.6
|
適用于低雷諾數
|
2.0－2.5% | DIN BS | ||
|
錐形入口孔板
|
25－250
|
0.1－0.316
|
同上
|
2.0% | BS | ||
|
圓缺孔板
|
50－1500
|
0.32－0.8
|
適用于贓污，有氣泡析出或含有固體微粒的流體測量。
|
1.5% | DIN | ||
|
偏心孔板
|
100－1000
|
0.46－0.84
|
1－2% | ASME | |||
|
小孔板
|
12.5－40
|
0.2－0.75
|
適用于小管道流量測量
|
0.75% | ASME | ||
|
透鏡式孔板
|
12.5－150
|
0.2－0.75
|
適用于高壓常溫小管道流量測量
|
0.6－0.75% | ISO5167ASME | ||
|
端頭孔板
|
大于等于15
|
0.2－0.62
|
|
1.5－2.0% | |||
|
雙重孔板
|
25－400
|
0.2－0.8
|
適用于大流量測量
|
||||
|
限流孔板
|
|
|
|
||||
|
名稱
|
型號
|
取壓方式
|
公稱管徑（mm）
|
公稱壓力（MPa）
|
執行標準（結構）
|
|
標準孔板
|
LGB
|
角接（環室取壓）
|
50～400
|
小于10
|
GB2624 K07（蘭化）DG
|
|
LGB-Z
|
角接（鉆孔取壓）
|
400～2000
|
小于1.6
|
||
|
LGB
|
環室（八槽）
|
50～400
|
小于32
|
流量測量手冊
|
|
|
LGB
|
環室（無法蘭焊接式）
|
50～275
|
小于28.22
|
流量測量手冊DG0711～0718
|
|
|
LGB-F
|
法蘭取壓
|
50～800
|
小于2.5
|
GB2624 K06（蘭化）
|
|
|
LGB-F
|
法蘭取壓
|
50～400
|
4.0～40
|
GB2624 K06（蘭化）石化
|
|
|
LGB-J
|
徑距取壓
|
50～760
|
小于10
|
GB2624
|
|
|
標準噴咀
|
LGP
|
角接（環室取壓）
|
50～400
|
小于10
|
GB2624
流量測量手冊
|
|
LGP-Z
|
角接（鉆孔取壓）
|
400～500
|
小于1.6
|
||
|
LGP
|
環室（八槽）
|
50～300
|
小于32
|
流量測量手冊
|
|
|
LGP
|
環室（高壓透鏡墊式）
|
15～150
|
小于32
|
||
|
LGP
|
環室（無法蘭焊接式）
|
175～350
|
小于17.36
|
DG 0702～0710
|
|
|
長徑噴咀
|
LGC-J
|
徑距取壓
|
50～630
|
小于16
|
GB2624
|
|
1/4圓孔板
|
LGH
|
角接取壓
|
50～260
|
小于10
|
GB2624
流量測量手冊
|
|
LGH-F
|
法蘭取壓
|
50～200
|
小于6.4
|
||
|
文丘里噴咀
|
LGL
|
角接取壓
|
65～500
|
小于2.5
|
|
|
文丘里管
|
LGW
|
特殊取壓
|
50～1200
|
小于2.5
|
|
|
雙文丘里管
|
LGW-S
|
特殊取壓
|
小于1000
|
小于0.6
|
|
|
小管徑孔板
|
LGX
|
角接取壓
|
12～40
|
小于6.4
|
K07（蘭化）
|
|
LGX-F
|
法蘭取壓
|
12～40
|
小于6.4
|
企業標準
|
|
|
高壓透鏡墊
|
LGT
|
角接取壓
|
50～150
|
小于32
|
流量測量手冊
|
|
圓缺孔板
|
LGQ
|
角接（環室取壓）
|
100～400
|
小于1.6
|
|
|
LGQ-Z
|
角接（鉆孔取壓）
|
400～1000
|
小于1.6
|
||
|
LGQ-F
|
法蘭取壓
|
100～350
|
小于6.4
|
||
|
雙重孔板
|
LGS
|
角接取壓
|
100～400
|
小于6.4
|
|
|
偏心孔板
|
LGN
|
角接取壓
|
100～1000
|
小于6.4
|
|
|
限流孔板
|
LG-XL
|
|
10～300
|
小于6.4
|
企業標準
|
|
錐形入口孔板
|
LGR
|
角接取壓
|
25～1000
|
小于10
|
GB2624
|
|
機翼測風裝置
|
LJY
|
特殊取壓
|
少于1000
|
小于0.6
|
企業標準
|
孔板流量計選型：
|
型號 |
說 明 |
|||||||||
| LG | 節流裝置 | |||||||||
| 代號 |
按其結構特征的兩大基本分類 |
|||||||||
| K |
孔板 |
|||||||||
| P |
噴嘴等 |
|||||||||
|
代號 |
公稱壓力（105Pa） |
|||||||||
|
2.5 |
2.5 |
|||||||||
|
10 |
10 |
|||||||||
|
16 |
16 |
|||||||||
|
25 |
25 |
|||||||||
|
64 |
64 |
|||||||||
|
100 |
100 |
|||||||||
|
200 |
200 |
|||||||||
|
代號 |
口徑（mm） |
|||||||||
| 10～1600 |
10～1600mm |
|||||||||
|
代號 |
按其結構形式細分 |
|||||||||
|
H |
標準孔板（環室） |
|||||||||
|
Y |
標準孔板（法蘭） |
|||||||||
|
K |
標準孔板（鉆孔） |
|||||||||
|
I |
ISA 1932噴嘴 |
|||||||||
|
L |
長徑噴嘴 |
|||||||||
|
W |
文丘利噴嘴 |
|||||||||
|
G |
經典文丘利管 |
|||||||||
S |
雙重孔板 |
|||||||||
|
Q |
圓缺孔板 |
|||||||||
|
Z |
錐形入口孔板 |
|||||||||
|
R |
1/4圓孔板 |
|||||||||
|
P |
偏心孔板 |
|||||||||
|
N |
整體（內藏）孔板 |
|||||||||
|
X |
楔形孔板 |
|||||||||
|
T |
不在上述之列的特殊節流裝置 |
|||||||||
|
代號 |
介質 |
|||||||||
|
1 |
液體 |
|||||||||
|
2 |
氣體 |
|||||||||
|
3 |
蒸汽 |
|||||||||
|
4 |
高溫液體 |
|||||||||
|
代號 |
補償形式 |
|||||||||
|
N |
不帶壓力、溫度補償 |
|||||||||
|
P |
帶壓力補償輸出 |
|||||||||
|
T |
帶溫度補償輸出 |
|||||||||
|
Q |
帶壓力、溫度補償輸出 |
|||||||||
|
代號 |
變送器差壓量程范圍 |
|||||||||
|
0 |
微差壓量程 |
|||||||||
|
1 |
低差壓量程 |
|||||||||
|
2 |
中差壓量程 |
|||||||||
|
3 |
高差壓量程 |
|||||||||
|
代號 |
是否帶現場顯示 |
|||||||||
|
W |
節流裝置傳感器 |
|||||||||
|
X |
智能節流裝置（流量計） |
|||||||||
|
代號 |
供電方式 |
|||||||||
|
0 |
外接+24VDC供電 |
|||||||||
|
1 |
3.6V電池供電 |
|||||||||
