一、本文概述

磁翻板液位計又稱為磁性翻板液位計，磁翻柱液位計、磁浮球液位計，是利用磁耦合的原理而進行工作的液位測量方式。傳統的玻璃管液位計由于材料的原因，對于高溫高壓的介質的測量有所限制，但是磁翻板液位計所承受的溫度和壓力卻要高很多，經過特殊制作的產品型號，甚至能夠測量高達300-500度、1.6MPA-6Mpa的液體液位，無疑對于傳統的玻璃管液位計是一個非常好的補充。磁翻板液位計的安裝方式有側裝和頂裝兩種，分別對應于不同的測量現場要求。無論是采取哪一種安裝方式，都可以通過加裝遠端信號傳遞的組件達到輸出信號的功能，從而達到讓液位計既可以現場觀察和采集數據，也可以通過在監控室內的二次儀器的顯示，不用走現場便可獲得現場的液位數據，實現監控液位的遠端控制目的，方便集中管理和數據的統一分析。

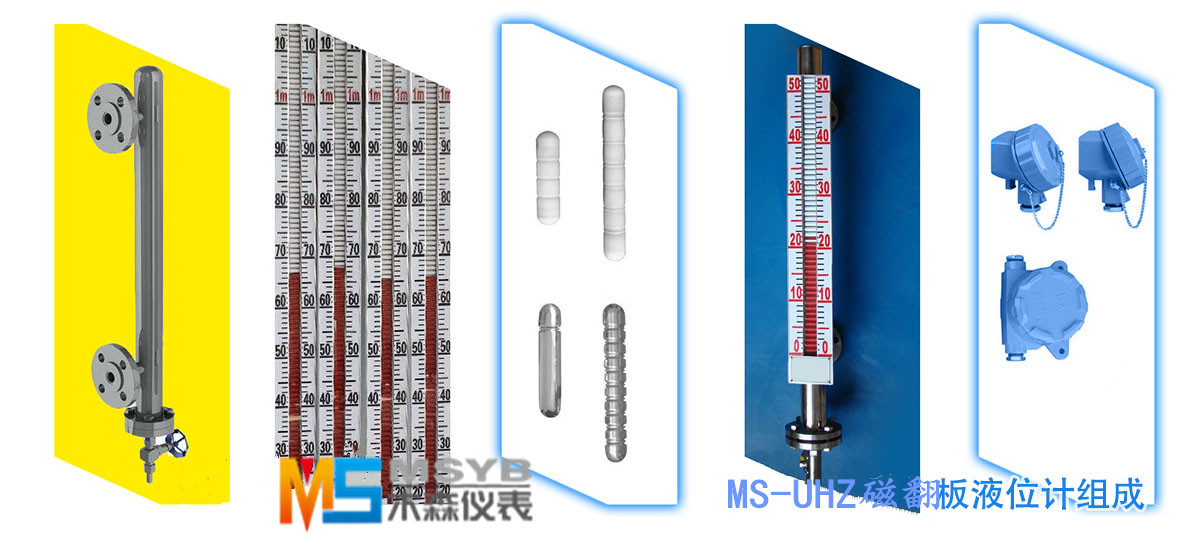

磁翻板液位計



二、磁翻板液位計的選購

在日常使用過程中很容易發現一些儀器其自身所具有的優點與缺點，以及究竟該怎樣使用才是合理正確的，以下簡單的介紹下在磁翻板液位計使用過程中的體會，怎樣進行儀器的選購會更為合理。

磁翻板液位計指示器可以安裝在桶槽的外緣或者上方，用來指導與控制桶槽當中的封形式能夠參照具體的使用要求而加入一個排污閥的裝置。另外進行法蘭的接續能夠接受定制狀態下液位高度的儀表控制，指示器的組成為磁性色片，本體管當中的磁性浮球隨著液位上升或者 出現色 片翻轉的過程中 ，可 以將液位 的高度 顯示出來 ，同時也能夠在本體管上面另外加上一個磁性開關裝置或者遠端傳遞變送器，將開關信號做輸出或者信號數據的模擬 。其一般適合使用在高溫、高壓以及抗腐蝕性要求較高的場合當中，能夠直接的在當時顯示或者實現遠端傳遞控制。其中本體管使用的器械是無縫鋼管，連接管位置上使用拉孔進行焊接，內部沒有劃痕存在。

磁翻板液位計的制作工藝并不復雜，可是因為其本質還是計量儀表，尤其是遠端傳遞型的磁翻板液位計，要是沒有經過質量監督局的質量核審，缺少必要的許可證，必然難以保證產品的使用質量。

所以在磁翻板液位計的采購過程中需要選擇的是有許可證的且信譽良好的廠家，即使價格稍微貴一些也沒有關系，質量是須要保證的要素 ，同時要保證售后的質量 。



三、磁翻板液位計的使用方法

液位計玻璃板外形的可以直接使用進行容器內部介質液體高度的觀察，在石油、化工等工業領域的液位指示使用過程中效果良好，此項液位計的結構相對簡單，觀察起來更為便利，且視野清晰 ，不會出現堵塞和滲漏的問題，安裝起來難度更小，維修難度也更小。一旦出現玻 璃 由于意外 問題發生 損毀的情況下，其中的鋼珠變 回在容器內部壓力的作用下直接實現密封動作，以避免容器當中的液體出現外滲的問題，同時也保證 了當時使用人員的安全性。



四、磁翻板液位計使用時產生問題的解決方法

對設備上的水箱液位進行測量的時候，需要將壓力變送器檢安裝在水箱的底端，傳感器線有良好的性化功能。但是在這個當中有一個相對明顯的問題存在，水箱上的水流下來的時候，下面的壓力震蕩會變大 ，對數據進行分析可以看出，一秒鐘內讀取出的數據 ，其震蕩幅度是十分大的，但是這里面又存在著正確的數據，即使1Oms進行平均數的提取，也難以取得絕對良好的效果，而這種問題究竟該如何解決 ，可以參見以下幾條建議。

(1) 不要讓液 體下流 的過程 中直 接對探 頭造成沖 擊作用，或者可以另外使用其 他的物體將 下流液體的直接沖擊力阻擋；

(2)將進水口改造變成淋浴形式的，原理就是分解一股大的水流為很多條小的水流以噴灑的狀態流下，所獲得的效果也是不錯的；

(3)稍微彎曲一些進水管口，讓進水口能夠保持一個適當的上抬狀態，這樣水出來的時候會先朝著空中做一個事前的噴灑，分散了部分的水壓沖擊力，以物理學原理解釋就是將動能轉換成為了勢能，我國的三峽大壩在泄洪的時候就是水先朝空中噴灑之后再落下就是利用了這個原理；

(4)將水往水箱壁上引導。以上這幾種方法屬于磁翻板液位計在利用過程中出現問題的主要解決方式，在實際利用過程中可以參照自身的實際情況選擇合適的解決方法。



五、磁翻板液位計使用過程中的細節控制

為了避免在使用過程中出現問題，在使用過程中需要對以下節細節做良好的控制 ：

(1)不能夠讓有任何磁性的物質接近到磁翻板液位計以及周邊 ，固定不可以使用鐵絲，不然容易對磁翻板液位及的正常工作軌道造成不 良影響；(2) 要是用戶自行使用伴熱管路的時候，需要選擇的材料是非導磁材料，像是紫銅管等，后期的伴熱溫度按照具體的介質情況做實際確定；(3) 磁翻板液位計的安裝：安裝的時候一定要保證是呈垂直狀態，磁翻板液位計和容器引管之間要另外安裝一個球閥，以便于后期的清洗以及檢修； (4) 介質當中不能夠包括有固體雜 質或者是磁 性物質，以防止對浮子造成阻頓影響；(5)正式開始使用的時候，要求先對磁鋼進行正確的校正，將零位以下的小球調節變成紅色， 而其他的小球將其變成白色； (6) 將底法蘭打開，在其中裝進一個磁性的浮子，這里需要特別注意的是浮子帶磁性的一頭需要朝上，不能夠在安裝的時候以倒裝的形式存在； (7) 進行調試的時候要求將上端的引管閥門做敞開狀態，之后再以緩慢的速度將下端的閥門打開，好讓介質以穩定的狀態滲透進主導管內部，在其運行的過程 中需要 防止介 質以快速的速度對浮子造成沖 擊 ，而 造成浮子發生劇烈的動蕩而影響讀取數據的準確性。正確的觀察磁性紅球與白球翻轉程度的正確性，之后再將下引管的煩悶關閉，并且將排污閥門打開，好讓主導管當中的液位降低，按照這項方法開展三次操作，每次操作都為正確顯示就可以將其投入 到實際的運 行工作中。磁翻板液位計有較大的使用范圍，日常應用過程中的維護工作量較大，為了降低其非故障問題在使用過程中需要按照正確的操作方式安裝使用，一旦出現問題要及時處理以將故障不良影響降至低。
