浮標液位計產品優點及正確的安裝規范
發表時間：2018-05-17 04:29:20 ??點擊次數：1236? 技術支持：150-5269-2011
一、浮標液位計產品優點概述：
浮標液位計具有外型結構美觀、牢固、讀數直觀、醒目、測量范圍大等優點,特別是對大量程強腐蝕性、高粘度、普通測量的場合，比較適用。
浮標液位計是一種簡易的液位測量儀表，它是以罐內或容器內懸浮的輕質不銹鋼浮標為測量元件，設計和安裝一組滑輪及導絲進行上下移動，通過標尺的刻度將罐內或容器中的被測介質液位直接指示出來一種計量物位儀表,
一、結構簡單。二、使用方便。三、壽命長。四、方便維護。它在維護的十分的方便，一般其他的部分不必要進行處理，只要對于浮標進行檢查也就可以了。正是因為它的這些特點，浮標液位計才會受到用戶的廣泛好評，而且它對于黏度高的介質進行測量的時候，仍然能保證很準確的數據。
浮標液位計非常適用于石油化工系統中貯有腐蝕性介質的槽、罐、油 田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔(水箱)所需價格低廉的液位測量，以解決了人工測量液位的困難，確保貯罐的液位測量結果的準確完整。。
二、浮標液位計安裝
浮標液位計的組成部件包括以下幾個部份：
1.導向鋼絲的支承架。
2.導向鋼絲
3.顯示標尺
4.浮標及重錘
1、浮標液位計導向鋼絲下支承焊接安裝：
在容器底部按照液位計浮標運動方向要求確定位置，焊接或鉚接好固定導向鋼絲下支承。
2、導向鋼絲的安裝
（1）用力使鋼絲拉直，并固定在下支承上，注意不要使鋼絲有彎曲或打結現象，以免影響浮標上下移動。
（2）導向鋼絲通過浮標的導向耳勾，后穿入吊勾螺釘，把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺母拼緊，以防松動，然后蓋好封蓋。
（3）兩根導向鋼絲要垂直地面，而且相互平行，保證兩者之間距離為300mm
3、浮標液位計標尺安裝
標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的，在安裝時要求：
（1）標尺的連結部分應做到平直、光滑、不應有凹凸現象，以免影響重錘指針的正常運行，或引起測量的誤差。
（2）標尺應與貯罐內液面相垂直，不應有傾斜現象， 標尺安裝的垂直度不能大于5°，以免造成重錘指針卡死，使測量失敗。
（3）在焊接標尺腳架時，應盡量做到安裝表面在同一平面上，安裝孔在同上直線上，即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線，使重錘指針在標尺上靈活升降。
4、浮標連接鋼絲及重錘指針的安裝：
浮標與連接鋼絲的一端用導線夾頭夾緊固定，然后將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內，并和重錘指針相連接，用導線夾頭夾緊固定，**后調整各導向滑輪支架，使連接鋼絲與水平垂直，使浮標在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。

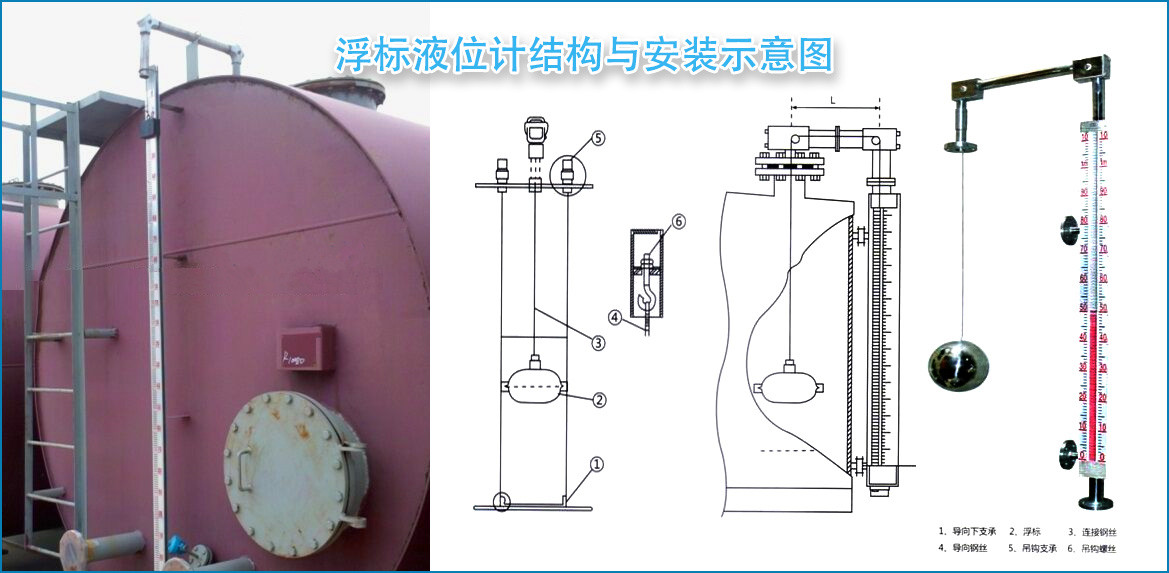

三、浮標液位計安裝示意圖
浮標液位計具有外型結構美觀、牢固、讀數直觀、醒目、測量范圍大等優點,特別是對大量程強腐蝕性、高粘度、普通測量的場合，比較適用。
浮標液位計是一種簡易的液位測量儀表，它是以罐內或容器內懸浮的輕質不銹鋼浮標為測量元件，設計和安裝一組滑輪及導絲進行上下移動，通過標尺的刻度將罐內或容器中的被測介質液位直接指示出來一種計量物位儀表,
一、結構簡單。二、使用方便。三、壽命長。四、方便維護。它在維護的十分的方便，一般其他的部分不必要進行處理，只要對于浮標進行檢查也就可以了。正是因為它的這些特點，浮標液位計才會受到用戶的廣泛好評，而且它對于黏度高的介質進行測量的時候，仍然能保證很準確的數據。
浮標液位計非常適用于石油化工系統中貯有腐蝕性介質的槽、罐、油 田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔(水箱)所需價格低廉的液位測量，以解決了人工測量液位的困難，確保貯罐的液位測量結果的準確完整。。
二、浮標液位計安裝
浮標液位計的組成部件包括以下幾個部份：
1.導向鋼絲的支承架。
2.導向鋼絲
3.顯示標尺
4.浮標及重錘
1、浮標液位計導向鋼絲下支承焊接安裝：
在容器底部按照液位計浮標運動方向要求確定位置，焊接或鉚接好固定導向鋼絲下支承。
2、導向鋼絲的安裝
（1）用力使鋼絲拉直，并固定在下支承上，注意不要使鋼絲有彎曲或打結現象，以免影響浮標上下移動。
（2）導向鋼絲通過浮標的導向耳勾，后穿入吊勾螺釘，把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺母拼緊，以防松動，然后蓋好封蓋。
（3）兩根導向鋼絲要垂直地面，而且相互平行，保證兩者之間距離為300mm
3、浮標液位計標尺安裝
標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的，在安裝時要求：
（1）標尺的連結部分應做到平直、光滑、不應有凹凸現象，以免影響重錘指針的正常運行，或引起測量的誤差。
（2）標尺應與貯罐內液面相垂直，不應有傾斜現象， 標尺安裝的垂直度不能大于5°，以免造成重錘指針卡死，使測量失敗。
（3）在焊接標尺腳架時，應盡量做到安裝表面在同一平面上，安裝孔在同上直線上，即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線，使重錘指針在標尺上靈活升降。
4、浮標連接鋼絲及重錘指針的安裝：
浮標與連接鋼絲的一端用導線夾頭夾緊固定，然后將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內，并和重錘指針相連接，用導線夾頭夾緊固定，**后調整各導向滑輪支架，使連接鋼絲與水平垂直，使浮標在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
三、浮標液位計安裝示意圖
