在以前油田開發中，現場測量的液位計基本上都是以玻璃管液位計，但是因為其存在諸多的缺陷，玻璃管量油性能差，人工勞動強度大，流量計量油易卡堵，故障率高，量油時間長。因目前中原油田處于高含水開發期，產能遞減，含水率高，間出井多。這兩種單井量油方式存在不足，很難滿足油田開發和管理的需要。目前隨著技術的進步，磁翻板液位計已經成為玻璃管液位計的替代產品，并且普及程度*來*廣。磁翻板液位計不僅能實現現場顯示，更可以通過遠傳變送器實現自動化監測控制與管理。對于提高油的人工成本的節約與單位效益的具有相當明顯的優勢。



經多方考察和探索，我們在玻璃管量油的基礎上選擇磁翻板液位計，并在磁翻板液位計量油的基礎上加裝液位變送器、智能積算儀，由磁翻板液位計檢測出單井液量在分離器內上升的高度，經過液位變送器、數據采集處理器到智能積算儀進行存儲與累積計算，實現油氣產量的智能積算。在智能積算上，既能看到液位上升變化情況，又能直接獲得量油數據。





一、原有計量方式存在的問題

在油田開發過程中，井口產量zui原始及通用的計量方式是玻璃管液位計量油，玻璃管液位計量油時:(1)勞動強度大，量油時，*先要倒流程，開關單井、分離器進出口閥門，流程倒好后，操作人員要盯著玻璃管，觀察液位上升情況。量完油后，又要倒流程，放液位，開關單井、分離器進出口閥門，量低產井和間出井時，等待時間較長。有的站，井多人少，特別是雙站，同時用玻璃管量油，操作人員忙不過來，易出現超液位等問題;(2)數據計算繁瑣，現場記錄的數據是液位上升的高度，需要人工換算成體積量;(3)工作環境差，在夏季，高架計量站內溫度較高，在那種環境下工作易出現高溫中暑，不利于員工身體健康;(4)性能低，在使用過程中，個別站玻璃管出現過爆裂，存在安全隱患，量油時出現爆裂，對員工身體造成傷害，非量油時間玻璃管出現爆裂，發現及時減少原油損失量，發現不及時大量原油泄漏，造成一定經濟損失。



隨著油田的開發，濮城油田已處于高含水開發期，產能遞減，含水率高，間出井多，采用流量計量油:(1)量油時間長，每口井1～2h，對于單井較多的計量站，不能保證每口井每天計量一遍;(2)量程不能滿足計量要求，一座計量站，少則幾口井，多則20多口井，隨著單井產量自然遞減，有些井產量很低，小于流量計zui小流量范圍，用流量計已計量不準產量;(3)故障率高，原油中水、砂、鹽等雜質對流量計的腐蝕、磨損嚴重，造成流量計運行部件損壞嚴重，經常卡堵，計量誤差大，產量計量不準，嚴重影響了單井量油的正常運行。



二、磁翻板液位計特點

磁翻板液位計與常用玻璃管液位計、流量計量油相比，具有以下特點:

(1)性能大大提高，磁翻板液位計液位測量部分是由不銹鋼管與磁浮球組成，不存在類似玻璃管爆裂情況，消除了安全隱患。

(2)降低勞動強度，提高工作效率，磁翻板液位計配有液位變送器、智能積算儀，在值班室的顯示儀表上可以隨時看到液位上升情況和量油數據，并設有上、下限液位報警，量油時操作人員不需要在現場盯著液位計，倒好流程后，可以干其他工作。

(3)由較繁瑣的人工計算變為積算儀智能計算，磁翻板液位計具有智能積算功能，可直接顯示站號、井號、量油時間和產量，量油數據由人工計算變為積算儀自動計算，減少人為誤差，確保計量數據真實可靠。

(4)量油不受時間限制，只要達到液位設定高度，就可完成單井量油，對于單井較多的計量站，能保證每口井每天計量一遍。

(5)故障率低，結構簡單，測量部分無機械傳動件，計量過程不受原油中水、砂、鹽等雜質的影響，使用、維護方便、快捷，確保單井量油的正常運行。



三、現場應用效果及經濟效益

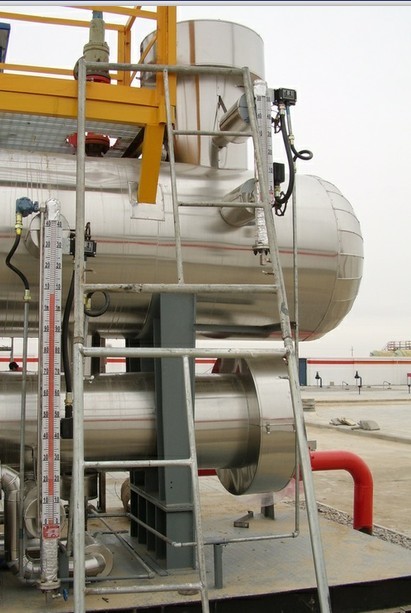

我們于2008年底在濮城油田油藏一區9號站、64號站安裝試用，從使用情況看，效果較好，2009年開始推廣使用，目前已陸續在36座計量站安裝使用。

磁翻板液位計的應用，從經濟效益和社會效益看，一是性能大大提高，確保安全，確保職工人身安全;二是降低勞動強度，提高工作效率，無論是井多的站，還是雙站，倒好流程后，無需盯著液位計，操作人員可以干其他工作，特別是在夏季，高架計量站內溫度較高，可避免在那種惡劣環境下工作易出現高溫中暑的情況，能確保員工在利于身體健康的環境下工作;三是量油數據由人工計算變為智能積算儀計算，既減少工作量，又減少人為誤差，確保計量數據真實可靠。



磁翻板液位計彌補了玻璃管量油與流量計量油的不足，有獨特的創新之處，磁翻板液位計的成功應用對今后計量站單井量油具有很高的推廣價值。
