浮標液位計結構很簡單，原理也通俗易懂，一般情況下，浮標液位計都是實現的現場觀測功能，但在一些特殊的場合和情況下，不僅要現場觀察液位，也需要將液位情況通過線纜輸入到遠程監測儀表中。本文就浮標液位計的產品特點和使用情況作一個介紹。





浮標液位計工作原理:

浮標液位計是根據力平衡原理設計的，當罐內液位處于某一位置時浮標重量W，重錘指針重量W1 和浮標浸在液體中所受浮力F，整個系統中摩擦力f，四力處于平衡狀態（即W-F- W1-f=0）。當液位上升時，由于牽引索吊著浮子沿導向索被浮起，液體浮力，F增大，使原平衡系統地四力失去平衡，在重力的作用下，重錘指針（8）向下滑行，同時也連續地在標尺上指示液位的上升高度。同理，可說明液位下降時，浮子浮力F減少，使牽引索與液體同步下降，由于浮子的重量大于重錘指針的重量，使指針向上運動，同樣在液位連續下降變化時，重錘指針能隨之連續地指示液位的下降情況，從而達到準確測量液位變化的目的。

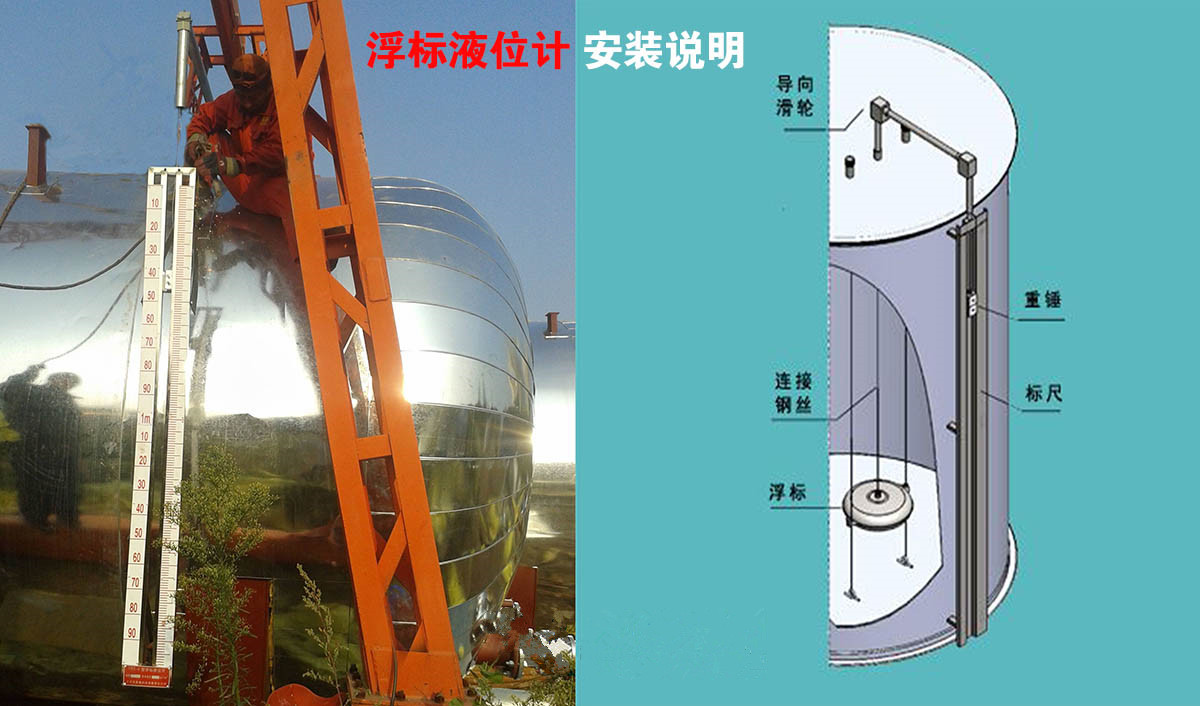

    浮標液位計結構組成：

    液位計是由浮子、牽引索、導向滑輪、重錘指針、顯示標尺或磁性翻板等五部分組成。

    1、 浮子：浮子是用二個不銹鋼（或碳鋼）空心圓錐體和一個不銹鋼（或碳鋼）空心圓柱體焊接而成，并在浮子兩側焊有導向環起導向作用，浮子的作用是直接把液位變化的浮力轉給牽引索，使牽引索將液位變化轉送給重錘指針，實現液位變化的現場指示。

    2、 牽引索：連接鋼絲的一端吊著浮子，另一端連接重錘指針，中間部分封閉在鋼管內。

    3、 導向滑輪：浮標液位計是根據現場液位罐的幾何形狀和儀表安裝要求設計的，又連接鋼絲導向滑輪核定滑輪外殼兩部分組成，主要作用是為連接鋼絲導向，系統轉動的阻力減少。

    4、 重錘指針：是選用A3F鋼所制成，中間制成指針形式，指針所指相應的標尺數值即為測量液位高度，它是隨浮子的變化隨連接牽引索進行同步運動的。磁性翻板顯示時重錘指針由內裝磁鋼的鋼管代替。

5、 顯示標尺：它由用戶根據實際工況條件由合金鋁或不銹鋼壓制而成的，并在表面刻好標準數值，以厘米為單位，每節高度為1米。磁性翻板顯示時由紅、白翻板代替。



細心的朋友可以注意到了，在浮標液位計的重錘指針和顯示標尺中出現了兩種情況，一種是指針，一種是磁性翻板，這就是區分可遠傳與不遠傳只現場指示的產品類型的關鍵，簡易式的浮標液位計只使用重錘和指針，加上帶有刻度的標尺便可實現現場顯示了。



我們若要實現現場數據的信號遠傳，就須使用磁性翻板液位計，因為只有裝了磁性翻板的浮標液位計，才能夠實現通過浮筒內部的磁性浮子與遠傳標桿中的干簧管產生作用，將液位變化以4-20mA的電流模擬量通過線纜予以輸出到中控室二次表或都控制臺的PL

C上。
