超聲波液位計測量水位原理：

        超聲波液位計換能部分利用壓電陶瓷作為超聲波脈沖的發射器和接收器，當在壓電陶瓷兩端加上一定電壓的時候，壓電陶瓷受激勵振動產生超聲波脈沖，接著超聲波換能器轉入接收狀態對已收到的超聲波回波脈沖進行分析。*先需要監測接收是否是所發出的超聲波脈沖的回波，如果是，則檢測聲波的行程時間，然后由處理單元把時間轉換為距離和液位，再由輸出單元進行輸出。超聲波液位計工作時，高頻脈沖聲波由換能器發出，遇被測物體表面被反射，折回的反射回波被同一換能器接收，轉換成電信號。脈沖發送和接收之間的時間與換能器到物體表面的距離成正比，聲波傳輸?shù)木嚯xS與聲速C和傳輸時間T之間的關系可以用公式表示：S=CⅩT/2。

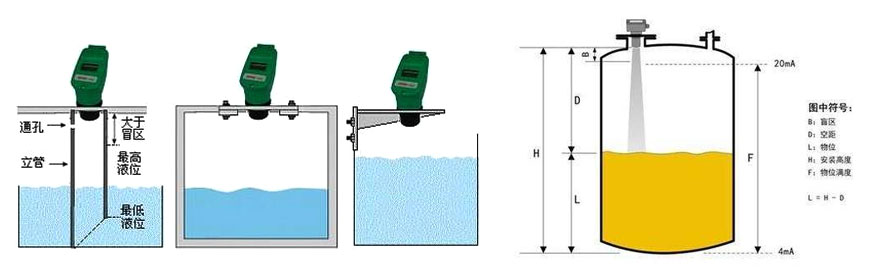

　　安裝超聲波液位計時須考慮超聲波液位計的盲區問題。當液位進入盲區后，超聲波變送器就無法測量液位了，所以在確定超聲波液位計的量程時，須留出50公分的余量，安裝時，變送器探頭須高出高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。



在實際使用中，因?yàn)榘惭b時考慮不周，液位計被水淹沒，致使液位計損壞

 　  1)儀表安裝高度，應小于選購儀表的量程。

　　2)換能器發射面到zui高液位的距離(即盲區)，應大于選購儀表的盲區。

　　3)換能器的發射面應該與液體表面保持平行。

　　4)換能器的安裝位置應盡量避開正下方進、出水口等液面有劇烈波動的位置。

　　5)若池壁或罐壁不光滑，儀表需離開池壁或罐壁1.0m以上。

　　6)自身雖然帶有防雷器件，但儀表在多雷地區使用時zui好在儀表的進出線端另加裝專用的防雷裝置。

　　7)在特別炎熱、寒冷的地方使用，即周?chē)h(huán)境溫度有可能超出儀表的工作要求時，zui好在儀表周?chē)釉O(shè)防高低溫裝置。



　　攪拌和泡沫對超聲波液位計的影響

　　1.攪拌對超聲波液位計影響：

　　現場容器常常有攪拌，液體波動比較大，影響超聲波液位計的測量;該種情況下可以適當降低攪拌器的轉速、或?qū)⑻筋^偏離攪拌中心;還可以安裝靜管，從而有效消除因攪拌器攪拌對液位測量產生的影響。



　　2.泡沫對超聲波液位計影響：

　　在用超聲波液位計來測量液位的過程中，經常會遇到泡沫的干擾。泡沫按照屬性可以分為：干、濕、中性、重型四種。



　　干泡沫和濕泡沫能將超聲波反射回來，故用超聲波液位計來測量無影響;中性泡沫則會吸收和擴散部分超聲波，因而會減弱超聲波的反射，導致回波不穩定。因此當介質表面為稠而厚的泡沫時，超聲波液位計的測量誤差會較大，甚至無法測量。
