安裝投入式液位變送器
發表時間：2018-12-04 11:09:05 ??點擊次數：1376? 技術支持：150-5269-2011
一、投入式液位變送器概述
木森儀表投入式液位變送器，選用進口傳感器作為中心感測元件，通過感受液體的壓強，得出相應液位高度，并轉換成 4~20mA 的標準電流信號輸出，傳送給二次儀表，實現工業過程的自動控制。
投入式液位變送器有線纜投入式、桿式、螺紋式、法蘭式、廣泛應用于各種場合的開口容器，根據現場要求，可提供普通型、本安防爆型。
二、投入式液位變送器尺寸及接線圖

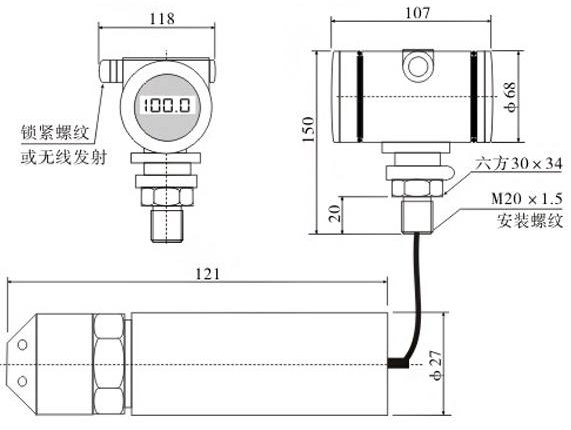

1、投入式液位變送器尺寸

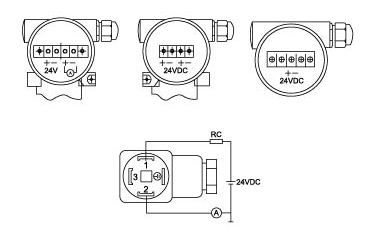

2、投入式液位變送器接線圖

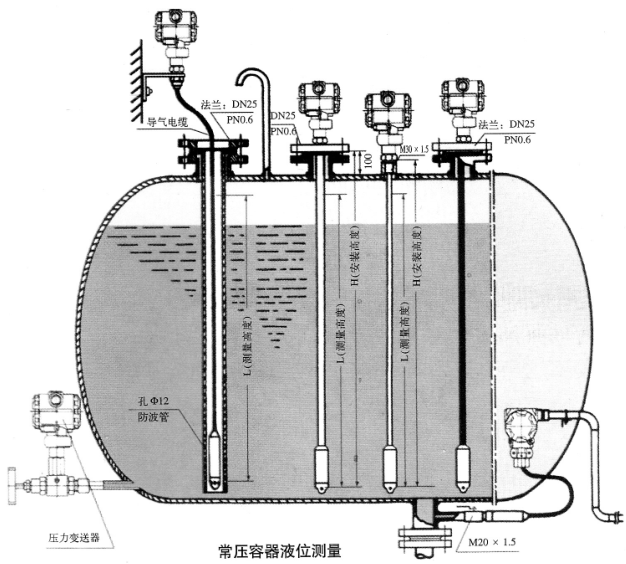

三、投入式液位變送器簡安裝示意圖
四、投入式液位變送器安裝使用注意事項
1、打開包裝檢查量程范圍與原訂貨參數是否一樣，未經本公司同意，切勿任意拆卸、禁止碰撞觸摸傳感器隔離膜片。
2、被測物體介質嚴禁結晶，當環境溫度較低時，投入式液位變送器如不使用應將其拆下，以防結晶損壞膜片。
3、當介質溫度較高時，應采取隔離裝置。
4、安裝位置應避免強烈的震動和沖擊，如震動較大可遠傳引壓。
5、介質中如有較大雜質時，應選法蘭取壓，或加過濾裝置。
6、安裝位置晝遠離大功率的電器設備，以防信號干擾。
7、變送器可垂直、傾斜或水平裝在罐體、槽內，應注意不讓泥沙埋沒或堵塞膜片；
8、在介質波動較大的場合，應采取固定措施，如采用直徑φ12的防波管；
9、導氣電纜除了作為電源和信號轉換外，主要為引入大氣補償用，安裝時注意不要挾持過緊，折彎過銳；
10、殼體垂直安裝在罐體上方或附近的支架上，應保證防曬透氣，安裝位置應便于接線與調校。
防腐投入式液位計的概述
MS-500系列防腐投入式液位計是基于所測液體靜壓與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件的壓阻效應，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA）。
MS-500系列防腐投入式液位計適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。
投入式液位計
防腐投入式液位計的功能特點
◆穩定性好，滿度、零位長期穩定性可達 0.2%FS/ 年。在補償溫度 0 ～ 70 ℃范圍內，溫度飄移低于 0.2%FS ，在整個允許工作溫度范圍內低于 0.5%FS 。
◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在 35mA以內。
◆固態結構，無可動部件，高可靠性，使用壽命長。
◆安裝方便、結構簡單、經濟耐用。
防腐投入式液位變送器的主要技術參數：
測量范圍： 0-0.1 米～ 0-35 米
**過載： 不超過管長1.5倍
精度等級： 0.5%F · S
負載電阻： ≤ 500 Ω
測量介質： 各種液體
環境相對濕度： 0 ～ 95%
工作溫度： -40 ～240℃ **高溫度可以做到 350 度（需定做）
結構特點：
外殼： 壓鑄合金鋁
電氣接口： M20×1.5
防腐投入式液位計的調試方法
擰下保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（０ . ２極以上），即可調整，步驟如下：
◆在液位計沒有液體的情況下，調節零點電阻器，使之輸出電流４ m Ａ，
◆變送器加液到滿量程，調節滿程電阻器，使之輸出電流２０ m Ａ，
◆反復以上步驟兩三次，直到信號正常。
◆調節完畢，擰緊保護蓋。
防腐投入式液位計的注意事項
◆凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。
◆接供電電源時應嚴格按照接線說明進行連接。
◆使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向技術部門聯系。
◆運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
◆18個月質保。
