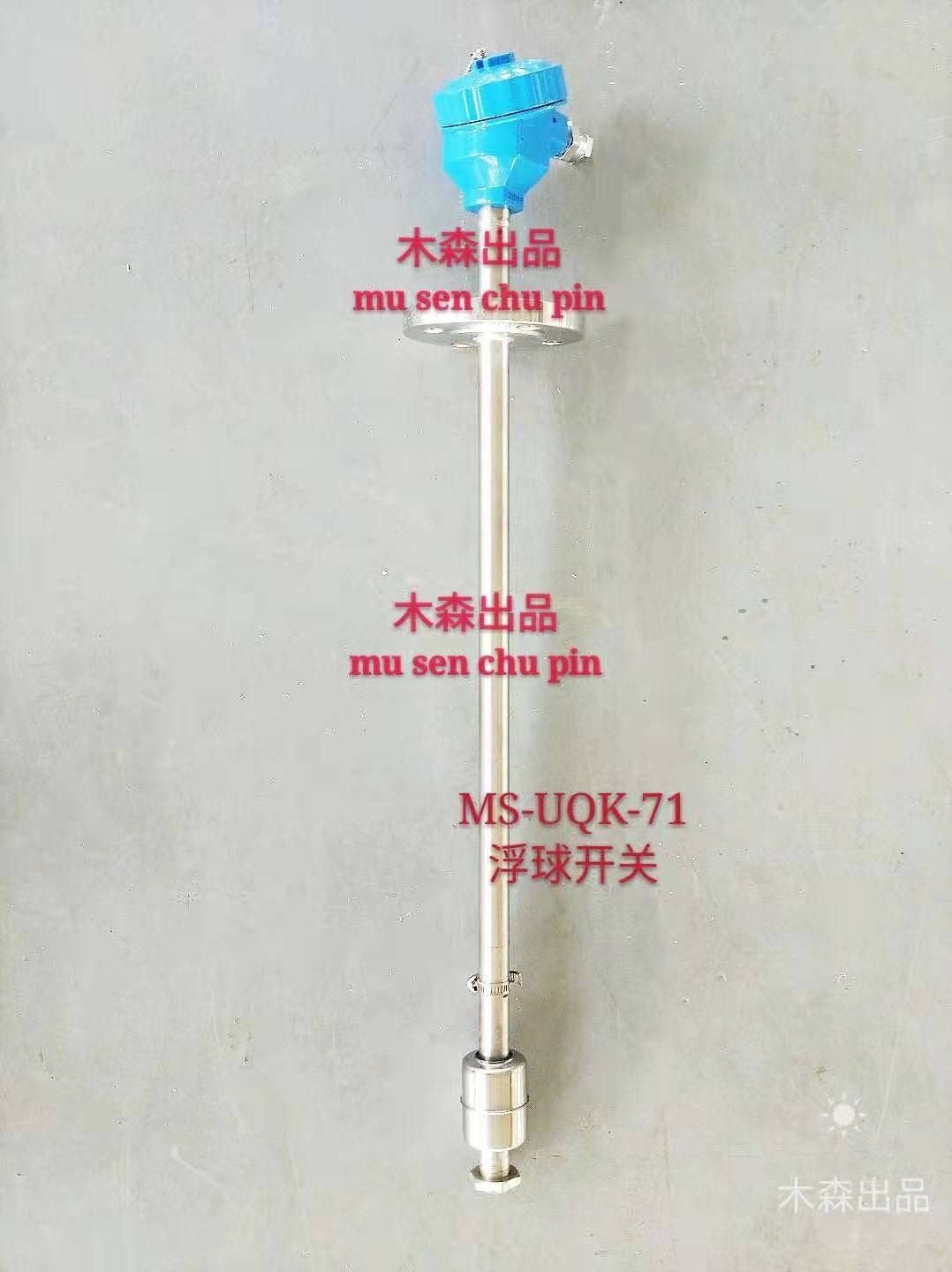

干簧管液位計
MS-UQZ浮球式干簧管液位計開關由磁浮球、傳感器、開關三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由開關將變化后的電阻(或電壓)信號輸出來上下位開關量信號，實現輸液泵的開啟和關閉；可在顯示儀上設定上、下限報警，實現對液位的位式控制。
浮球式液位開關專門用于各種中小型常壓和受壓儲液罐的液位檢測、現場指示信號遠傳、液位報警，可適用于各種衛生、有毒、腐蝕性介質及爆炸性氣體危險場所。有多種安裝形式，適用于各種形式的容器。
浮球式液位開關適應于控制泵運轉來維持液位；控制罐的自動裝卸；控制液位或供給信號，如油箱、自動清洗系統、液壓罐、低壓鍋爐、污水處理系統。
干簧管液位計磁浮球液位開關：
MS--UQZ浮球式液位開關結構原理：
浮球式液位開關使用磁力運作，無機械連接件，運作簡單可靠。當浮球開關被測介質浮動浮子時，浮子帶動主體移動，同時浮子另一端的磁體將控制開關動作桿上的磁體。
浮球式液位開關的技術優勢：浮球開關不含導致故障發生和波紋管、彈簧、密封等部件。而是采用直浮子驅動開關內部磁鐵，浮球開關的簡捷的杠桿使開關瞬間動作。浮子懸臂角限位設計，防止浮子垂直。
在密閉的金屬或塑膠管內，設計一點或多點的磁簧開關，然后將管子貫穿一個或多個，中空而內部裝有環型磁鐵的浮環，并利用固定環，控制浮球與磁簧開關在相關位置上，使浮球在一定范圍內上下浮動。利用浮球內的磁鐵去吸引磁簧開關的接點，產生開與關的動作，作液位的控制或指示。
MS--UQZ浮球式液位開關特點：
控制開關位置可以隨著使用者需要訂制。
使用磁簧開關不需供應電源，接點壽命可達200萬次。
所有的開關出線在同一接線盒，外部施工配線成本低廉。
多個開關控制點和其它形式的液位開關比較，RF型的單價zui低。
接線盒的防護等級皆在IP-65以上。
有PVDF、PP、 PVC塑膠材質及SUS304、SUS316金屬材質，因此不管酸堿液、溶劑或各種燃油，皆有合適產品可配合使用。
磁簧開關與導線和液體隔離，因此在高溫、高壓設備上亦可使用。
連桿式浮球液位開關套裝，適用于高溫和高壓場合
60VA干觸點簧片開關，可通過浮球安裝位置選擇常開或常閉
316 SS浮球、導管和安裝接口，適用于惡劣環境
帶便于電氣對中調節的可旋轉底座的美標（NEMA 4X）聚丙烯外殼
可定制導管長度和開關設定點尺寸
MS- -UQZ干簧管浮球式液位開關參數：
測量范圍：0~3500mm
供電電壓：12~36V DC
輸出信號：開關量信號；
負載電阻：250Ω
測量精度：±10mm
環境溫度：-40~80℃
工作溫度：-20~120℃
公稱壓力：≤1.6MPa
法蘭標準：A：JB/T82.1-94(平面法蘭)
DN100 PN1.6 球φ90
B：JB/T82.1-94(平面法蘭)
DN80 PN0.6 球φ76
介質密度：≥0.65g/cm3
介質粘度：≤0.015PaS
接液材質：不銹鋼
防護等級：IP65
MS--UQZ干簧管液位計浮球式液位開關產品選型表：
|
型 號 |
規 格 |
表 示 內 容 |
||
|
MS-UQZ |
|
磁浮球液位開關 |
||
|
|
01 |
|
|
頂置式 |
|
02 |
|
|
側側式 |
|
|
03 |
|
|
側底式 |
|
|
04 |
|
|
支架式 |
|
|
|
H |
|
測量范圍H |
|
|
|
|
* |
引頸長度(選01型時請注明) |
|
|
MS-UQZ |
□ |
□ |
□ |
|
MS--UQZ浮球式液位開關計分以下四種安裝方式：
A：頂置安裝 B：側側安裝 C：側底安裝 D：支架安裝
(訂貨時請用戶注明安裝形式和引頸長度L值。)
對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖
MS--UQZ干簧管液位計浮球式液位開關接線方式：見圖
MS--UQZ干簧管液位計浮球式液位開關操作說明：
1、按鍵操作
|
調零鍵[Z]、調整鍵[S]、功能鍵[M]
|
||
|
操作內容
|
操作方法
|
備注
|
|
按鍵開鎖
|
同時按下[Z]和[S]鍵5秒鐘以上，便可開鎖(LCD屏幕顯示：OPEN)。
|
|
|
PV值清零
(即零位調整)
|
將浮球直接置于零位上，按鍵開鎖后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，(LCD屏幕顯示：PV=0) | 如果當前PV值與0值的偏差超出50%FS，PV值清零無效，(LCD屏幕顯示：PVER) |
|
4mA點有源遷移
|
按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，開關將輸出4mA電流，完成調零操作。(LCD屏幕顯示：LSET) |
|
|
20mA點有源遷移
|
按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，開關輸出20mA電流，完成調滿操作。(LCD屏幕顯示：HSET) |
|
|
開關數據恢復
|
先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將開關數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對開關進行過數據備份，無法將開關數據恢復到出廠時狀態。 | |
如果2分鐘之內沒有任何按鍵按下，開關按鍵自動鎖住，若要操作，需重新開鎖。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵開關主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。
2、測量參數設置
測量參數設置時，連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C zui后按功能鍵確認并退出設置狀態恢復顯示狀態。
|
顯示內容
|
設置內容
|
操作方法
|
|
|
0.888
ZEPO CM
|
設置4mA點量程
|
按[Z]鍵選擇修改的數字或小數點 | 按[S]鍵調整數值或小數點位置 |
|
100.00
SPRN CM
|
設置20mA點量程
|
同上
|
同上
|
|
2.000
DPMP S
|
設置阻尼時間
|
同上
|
同上
|
|
12.008
DISP mA
|
設置顯示模式
|
按[S]鍵選擇顯示模式(顯示液位、電流、百分比) | |
|
3.6
FIX C CM
|
固定電流輸出
|
輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA) |
|
